Tổng quan về nguyên lý máy nước nóng năng lượng mặt trời

Nguyên lý máy nước nóng năng lượng mặt trời dựa trên quá trình hấp thụ bức xạ mặt trời, chuyển hóa thành nhiệt năng để làm nóng nước và lưu trữ trong bình bảo ôn. Tùy cấu tạo như ống chân không, ống dầu hay tấm phẳng, cách thu và truyền nhiệt sẽ có những điểm khác nhau. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo và nguyên lý hoạt động của máy nước nóng năng lượng mặt trời theo từng loại phổ biến.

1. Nguyên lý hoạt động của máy nước nóng năng lượng mặt trời ống thủy tinh chân không

Máy nước nóng năng lượng mặt trời ống thủy tinh chân không là loại máy sử dụng các ống thủy tinh có lớp chân không để hấp thụ nhiệt từ bức xạ mặt trời, sau đó truyền nhiệt làm nóng nước và lưu trữ nước nóng trong bình bảo ôn để sử dụng khi cần.

Máy sử dụng các ống thủy tinh chân không 3 lớp có khả năng chịu lực tốt. Bề mặt trong của ống được phủ lớp hấp thụ nhiệt (mạ bạc hoặc titan), giúp hấp thụ tối đa bức xạ mặt trời và hạn chế phản xạ nhiệt ra môi trường. Quá trình làm nóng nước diễn ra theo các bước sau:

• Bước 1 – Cấp nước vào hệ thống: Nước từ bồn chứa chảy xuống và lấp đầy các ống thủy tinh chân không.
• Bước 2 – Ống chân không hấp thụ nhiệt mặt trời: Khi có ánh nắng, tia bức xạ xuyên qua lớp thủy tinh và được lớp phủ hấp thụ nhiệt (mạ bạc hoặc titan) giữ lại, chuyển đổi thành nhiệt năng.
• Bước 3 – Nước trong ống được làm nóng: Nhiệt lượng từ lớp hấp thụ nhiệt làm nước bên trong ống nóng dần lên. Khi nhiệt độ tăng, khối lượng riêng của nước giảm, khiến nước nóng trở nên nhẹ hơn nước lạnh.
• Bước 4 – Đối lưu nhiệt tự nhiên: Nước nóng tự động di chuyển lên bồn chứa, đồng thời nước lạnh trong bồn sẽ chảy xuống các ống để tiếp tục được gia nhiệt. Quá trình tuần hoàn này diễn ra liên tục cho đến khi toàn bộ nước trong bình đạt nhiệt độ mong muốn.

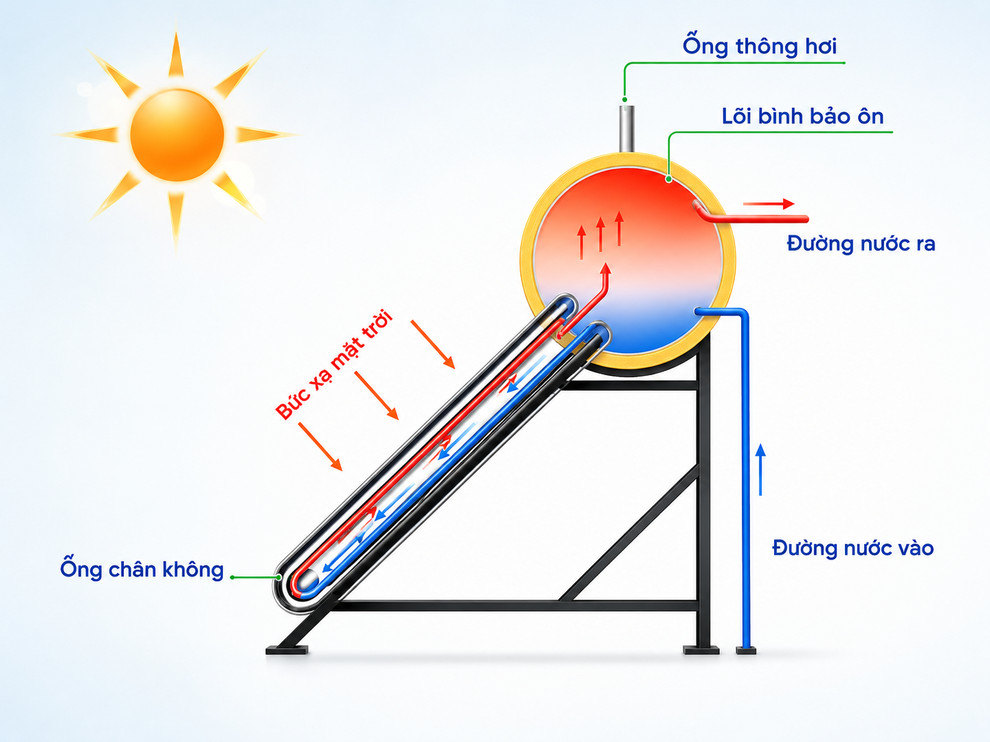

Nguyên lý hoạt động của máy nước nóng năng lượng mặt trời ống thủy tinh chân không

>>> Khám phá Máy nước nóng NLMT kháng khuẩn Kangaroo Model GD với công nghệ Nano kháng khuẩn, ống chân không NanoMax và ống hấp thụ nhiệt 7 lớp giúp làm nóng nhanh, giữ nhiệt bền bỉ.

2. Nguyên lý hoạt động của máy nước nóng năng lượng mặt trời ống dầu

Máy nước nóng năng lượng mặt trời ống dầu là loại máy sử dụng ống thu nhiệt dạng heat pipe để hấp thụ năng lượng mặt trời và truyền nhiệt vào nước trong bình bảo ôn. Điểm khác biệt chính là nước không chảy trực tiếp vào bên trong ống thu nhiệt như ở máy ống chân không thông thường.

Quá trình làm nóng nước diễn ra theo các bước sau:

• Bước 1 – Nước được cấp vào bình bảo ôn: Nước từ bồn chứa chảy vào bình bảo ôn và được lưu trữ tại đây. Khác với máy nước nóng năng lượng mặt trời ống thủy tinh chân không, nước không đi vào các ống thu nhiệt.
• Bước 2 – Ống dầu hấp thụ năng lượng mặt trời: Khi có ánh nắng, tia bức xạ xuyên qua lớp ống thủy tinh chân không và được lớp hấp thụ nhiệt giữ lại. Nhiệt lượng này làm nóng lõi dầu bên trong ống.
• Bước 3 – Dầu truyền nhiệt lên đầu ống: Khi nhiệt độ tăng, dầu trong lõi bay hơi và nhanh chóng di chuyển lên đầu ống (đầu đồng) tiếp xúc với bình bảo ôn. Tại đây, dầu ngưng tụ và truyền nhiệt cho nước trong bình, sau đó quay trở lại đáy ống để tiếp tục chu trình hấp thụ nhiệt.
• Bước 4 – Nước trong bình được làm nóng: Nhiệt lượng từ đầu ống được truyền liên tục sang nước trong bình bảo ôn, giúp toàn bộ lượng nước đạt nhiệt độ mong muốn. Nhờ cơ chế truyền nhiệt bằng lõi dầu, máy thường làm nóng nước nhanh hơn khoảng 1 – 2 giờ so với dòng ống thủy tinh chân không.

Ngoài khả năng gia nhiệt nhanh, bình bảo ôn còn có lớp cách nhiệt dày giúp duy trì nhiệt độ nước nóng trong khoảng 72 – 96 giờ, tùy điều kiện thời tiết và mức độ sử dụng.

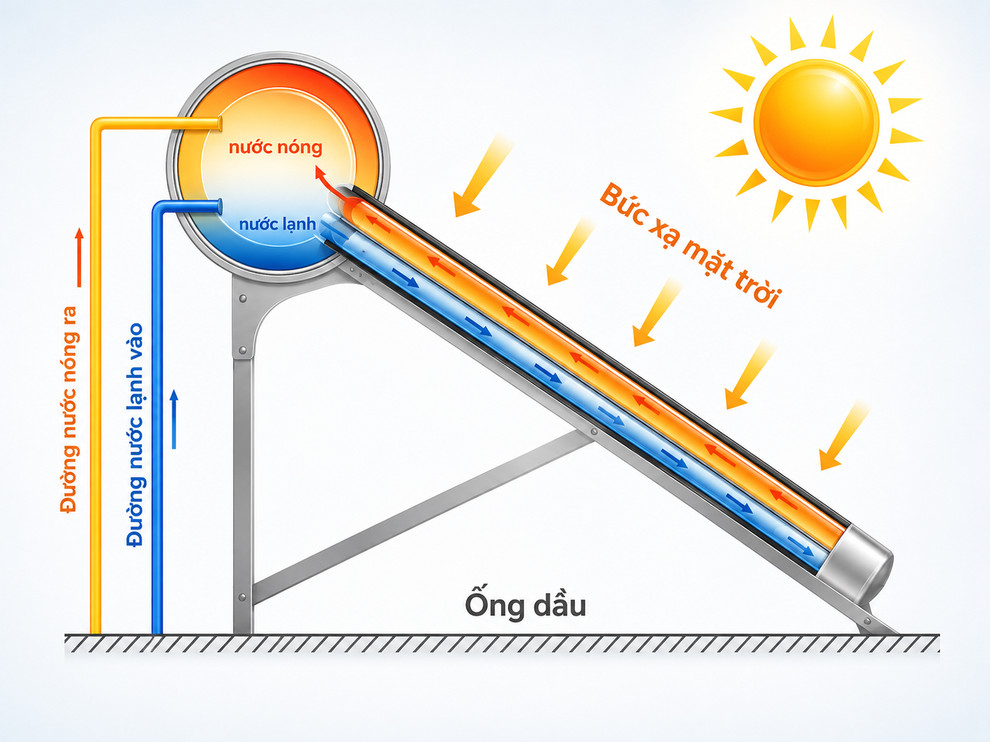

Nguyên lý hoạt động máy nước nóng năng lượng mặt trời ống dầu

3. Nguyên lý hoạt động của máy nước nóng năng lượng mặt trời tấm phẳng

Máy nước nóng năng lượng mặt trời tấm phẳng sử dụng tấm thu nhiệt phẳng thay cho các ống thủy tinh như những dòng máy truyền thống. Tấm thu nhiệt được cấu tạo từ kính cường lực truyền sáng, lớp hấp thụ nhiệt chọn lọc và hệ thống ống dẫn nhiệt bằng kim loại, giúp hấp thụ tối đa bức xạ mặt trời và truyền nhiệt hiệu quả cho nước.

Quá trình làm nóng nước của máy diễn ra theo các bước sau:

• Bước 1 – Nước được dẫn đến tấm thu nhiệt: Nước từ bình bảo ôn chảy vào hệ thống ống dẫn được tích hợp bên trong tấm thu nhiệt.
• Bước 2 – Tấm thu nhiệt hấp thụ năng lượng mặt trời: Ánh nắng xuyên qua lớp kính cường lực và được lớp hấp thụ nhiệt chuyển hóa thành nhiệt năng. Nhiệt lượng này sau đó được truyền đến hệ thống ống dẫn chứa nước.
• Bước 3 – Nước được gia nhiệt: Khi đi qua các ống dẫn bên trong tấm thu nhiệt, nước hấp thụ nhiệt và nhiệt độ tăng dần.
• Bước 4 – Đối lưu nhiệt tự nhiên: Nước nóng sẽ tự động di chuyển lên bình bảo ôn, trong khi nước lạnh từ bình tiếp tục chảy xuống tấm thu nhiệt để được làm nóng. Chu trình này lặp lại liên tục cho đến khi toàn bộ nước trong bình đạt nhiệt độ mong muốn.

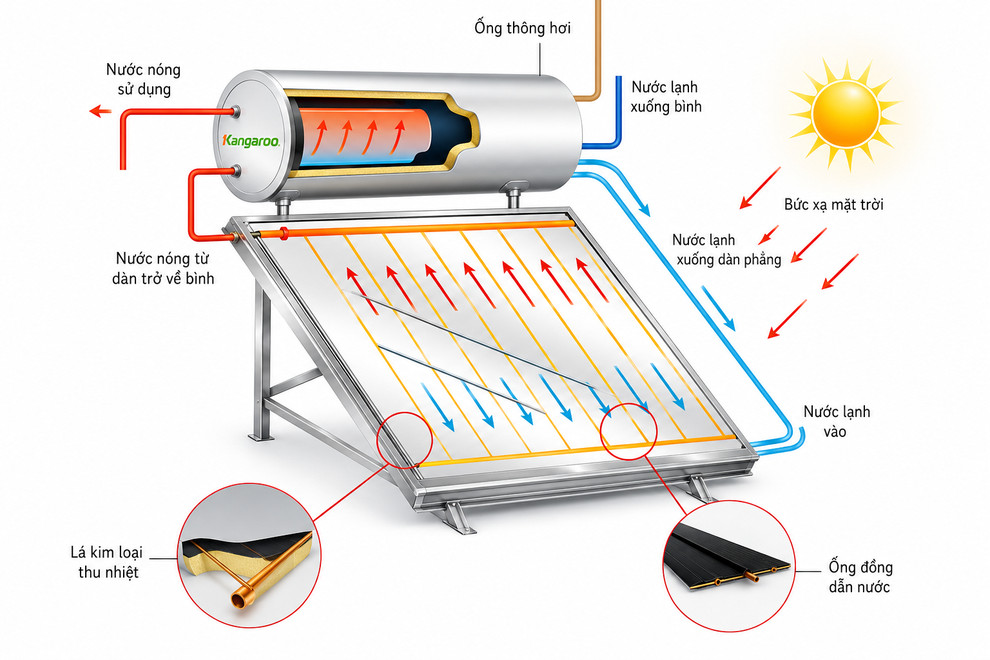

Nguyên lý hoạt động của máy nước nóng năng lượng mặt trời tấm phẳng

4. Cấu tạo của máy nước nóng năng lượng mặt trời

Mặc dù có nhiều công nghệ thu nhiệt khác nhau như ống thủy tinh chân không, ống dầu hay tấm phẳng, nhưng máy nước nóng năng lượng mặt trời đều được cấu thành từ những bộ phận chính nhằm hấp thụ nhiệt, làm nóng nước và duy trì nhiệt độ ổn định. Dưới đây là cấu tạo cơ bản và chức năng của từng bộ phận.

5. Cách lắp đặt máy nước nóng năng lượng mặt trời an toàn

Dưới đây là các bước lắp đặt cơ bản và những lưu ý cần tuân thủ để đảm bảo an toàn trong quá trình sử dụng.

Bước 1. Chọn vị trí lắp đặt phù hợp

Vị trí lắp đặt quyết định trực tiếp đến khả năng hấp thụ nhiệt của máy. Nên lắp thiết bị ở nơi thông thoáng, đón nắng tốt và không bị che khuất bởi cây cối, tường hoặc các công trình lân cận.

• Ưu tiên hướng Nam hoặc chếch Nam (tại Việt Nam), với góc nghiêng khoảng 10 – 15 độ so với mặt mái.
• Đặt trên bề mặt chắc chắn, chịu được tải trọng của máy khi chứa đầy nước.
• Thuận tiện cho việc bảo trì, vệ sinh định kỳ.

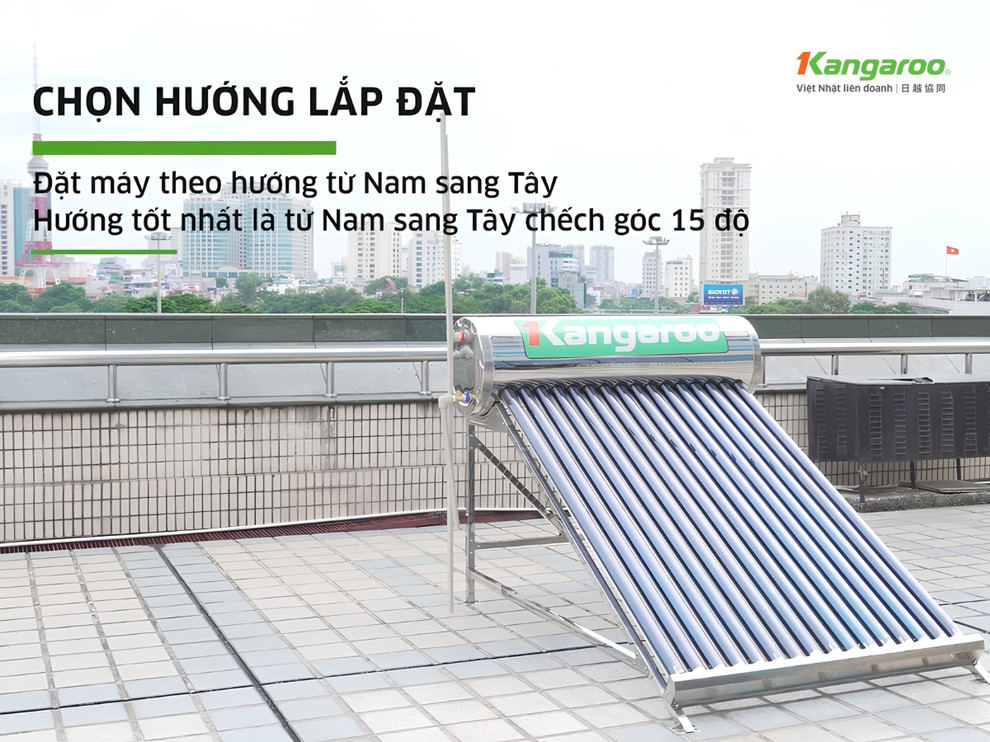

Chọn vị trí lắp đặt thông thoáng, đón nắng tốt

Bước 2. Lắp khung đỡ và cố định thiết bị

Sau khi xác định vị trí, tiến hành lắp ráp khung đỡ theo đúng hướng dẫn của nhà sản xuất và cố định chắc chắn xuống mái.

• Đảm bảo khung cân bằng, không bị nghiêng hoặc rung lắc.
• Siết chặt toàn bộ bu lông, ốc vít trước khi lắp bình bảo ôn và bộ phận thu nhiệt.
• Với khu vực thường có gió lớn, nên gia cố thêm khung để tăng độ an toàn.

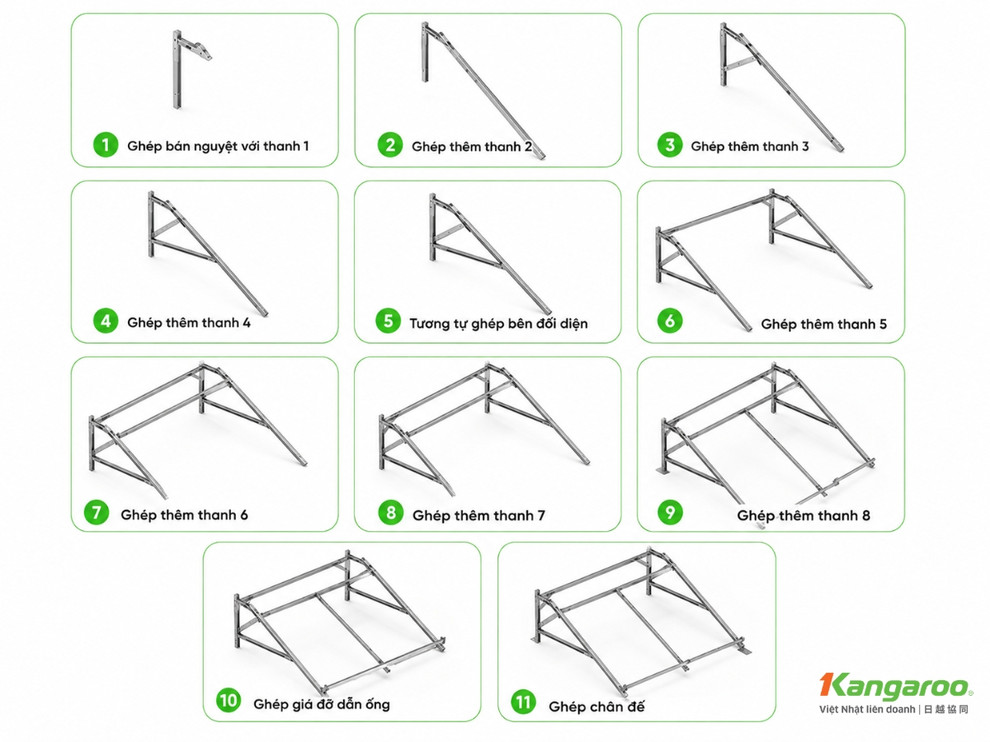

Lắp và cố định khung đỡ chắc chắn xuống mái

Bước 3. Lắp đặt và cố định bình bảo ôn

Sau khi khung đỡ đã được cố định chắc chắn, tiến hành đặt bình bảo ôn lên khung và cố định bằng bu lông, vít cấy hoặc chân giá.

• Siết chặt các điểm liên kết để bình không bị xê dịch trong quá trình sử dụng.
• Kiểm tra độ cân bằng của khung trước khi lắp các bộ phận còn lại.

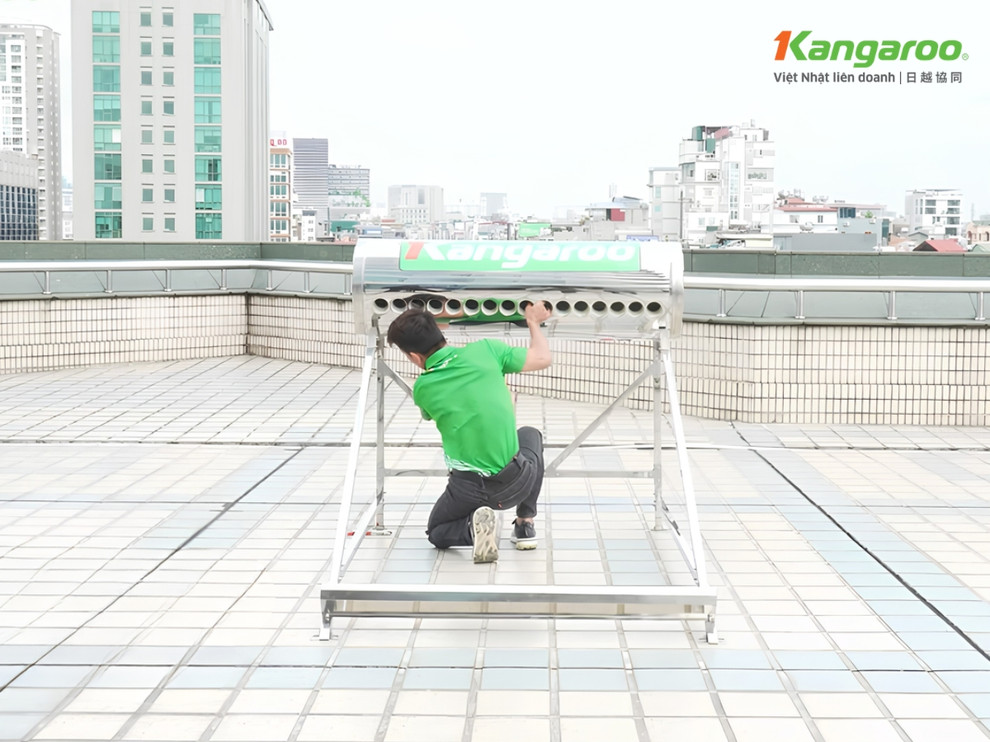

Đặt và cố định bình bảo ôn lên khung đỡ

Bước 4. Lắp bộ phận thu nhiệt

Tùy từng dòng máy, tiến hành lắp đặt bộ phận thu nhiệt theo đúng thiết kế của nhà sản xuất.

• Không Lắp gioăng cao su, bát đỡ và đưa từng ống thu nhiệt vào bình bảo ôn, sau đó điều chỉnh khoảng cách giữa các ống cân đối.
• Đối với máy ống dầu: Lắp các ống Heat Pipe vào đúng vị trí trên bình bảo ôn, đảm bảo đầu truyền nhiệt tiếp xúc khít với bộ phận trao đổi nhiệt.
• Đối với máy tấm phẳng: Cố định tấm thu nhiệt lên khung hoặc mái nhà theo đúng góc nghiêng và vị trí đã thiết kế.

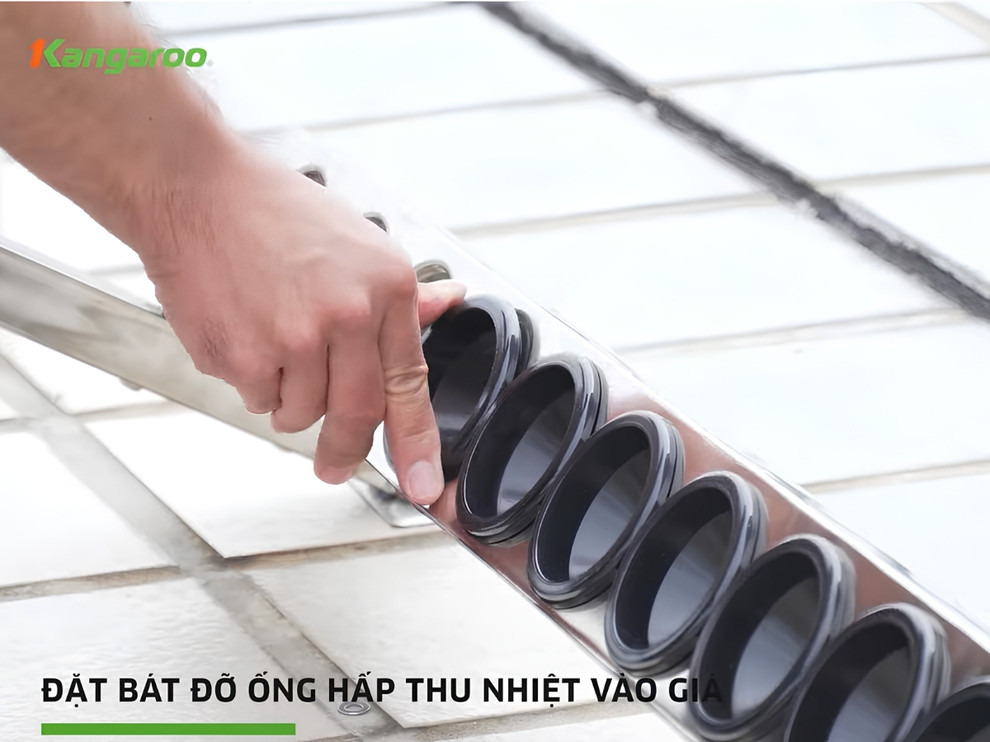

Lắp đặt bộ phận thu nhiệt theo từng dòng máy

Bước 5. Kết nối hệ thống đường ống

Sau khi hoàn thiện phần thân máy, tiến hành kết nối đường cấp nước lạnh, đường nước nóng và các phụ kiện đi kèm.

• Lắp đầy đủ van khóa, van an toàn và các phụ kiện cần thiết.
• Bọc bảo ôn cho đường ống nước nóng để hạn chế thất thoát nhiệt.
• Kiểm tra các mối nối, đảm bảo hệ thống kín và không bị rò rỉ.

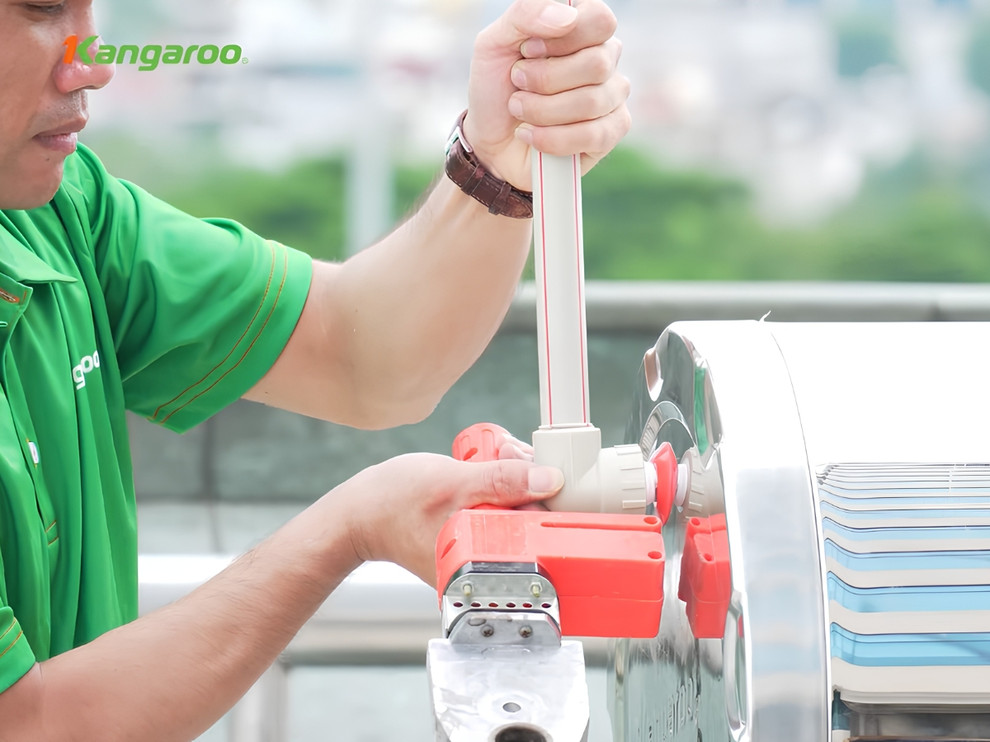

Kết nối hệ thống đường ống cấp và thoát nước

Bước 6. Cấp nước và kiểm tra vận hành

Mở van cấp nước để nước chảy đầy vào bình bảo ôn trước khi đưa máy vào sử dụng. Sau khi cấp nước, cần kiểm tra:

• Các mối nối có bị rò rỉ hay không.
• Nước lưu thông ổn định trong hệ thống.
• Khả năng gia nhiệt của máy trong điều kiện có ánh nắng.

6. FAQs – 3 câu hỏi phổ biến về nguyên lý máy nước nóng năng lượng mặt trời

Câu 1: Máy nước nóng năng lượng mặt trời có cần điện không?

Không. Máy sử dụng năng lượng từ ánh nắng mặt trời để làm nóng nước và tuần hoàn theo nguyên lý đối lưu tự nhiên nên không cần điện để hoạt động. Tuy nhiên, một số model có thể tích hợp thanh gia nhiệt điện để hỗ trợ khi trời ít nắng.

Câu 2: Máy nước nóng năng lượng mặt trời có phải thiết bị tạo điện không?

Không. Thiết bị chỉ chuyển đổi năng lượng mặt trời thành nhiệt năng để làm nóng nước, không tạo ra điện như hệ thống điện mặt trời sử dụng tấm pin quang điện.

Câu 3: Máy nước nóng năng lượng mặt trời có cần bơm tuần hoàn không?

Thông thường không cần. Máy hoạt động dựa trên nguyên lý đối lưu nhiệt tự nhiên nên không cần bơm tuần hoàn. Bơm chỉ được sử dụng ở một số hệ thống có thiết kế hoặc điều kiện lắp đặt đặc biệt.

Tùy thiết kế ống chân không, ống dầu hay tấm phẳng, cấu tạo và nguyên lý máy nước nóng năng lượng mặt trời sẽ có những điểm khác nhau, nhưng đều hướng đến việc tận dụng nguồn năng lượng tự nhiên để đáp ứng nhu cầu nước nóng sinh hoạt. Nếu đang cân nhắc lắp đặt, gia đình có thể tham khảo các dòng máy nước nóng năng lượng mặt trời Kangaroo và lựa chọn sản phẩm có công nghệ, dung tích phù hợp với nhu cầu sử dụng thực tế.
